Γεωλογική Πυξίδα Τσέπης Μοντέλο DQL-8

Η Γεωλογική Πυξίδα Τσέπης Μοντέλο DQL-8 είναι ένα απαραίτητο όργανο μέτρησης για ένα συνεργείο γεωλογικών ερευνών και βρίσκει εφαρμογή σε έρευνες που απαιτούν μέτρηση διεύθυνσης επιπέδου (παράταξης), διεύθυνσης κλίσης, γωνίας κλίσης κ.λπ.

ΣΗΜΕΙΩΣΗ: Οι φοιτητές γεωλογίας μπορούν να επικοινωνούν μαζί μας για εκπτώσεις που τους αφορούν

Τεχνικά Χαρακτηριστικά:

Χρόνος σταθεροποίησης βελόνας                                   <15 s

Κλίμακα μέτρησης                                                               1^ο

Μέγεθος                                                                                80x70x35(mm)

Ακρίβεια φυσαλίδας οριζοντίωσης:                                15±3/2mm

Ακρίβεια κυκλικής φυσαλίδας οριζοντίωσης:               30±5/2mm

Βάρος:                                                                                    0,24kg

Περίβλημα/Δομή

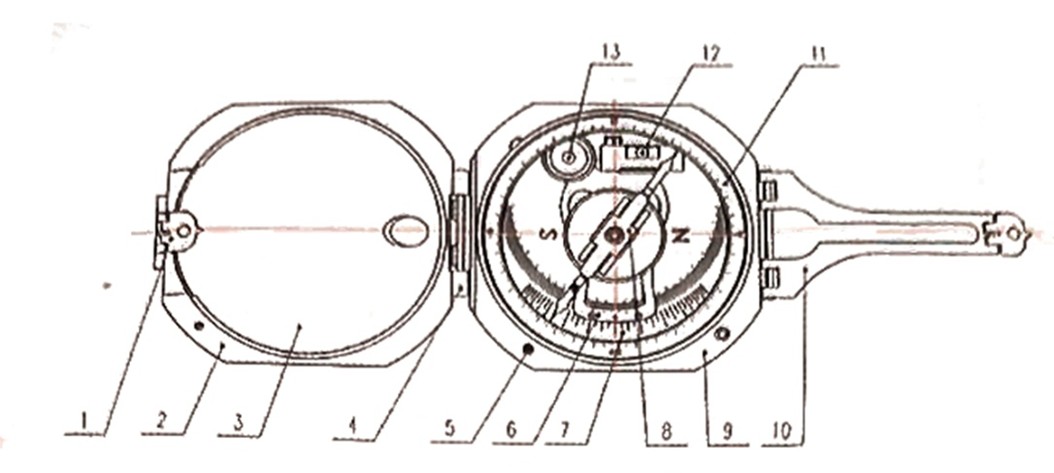

Το DQL-8 είναι ένα όργανο με κλειστή δομή, υψηλή ακρίβεια και στιβαρότητα. Είναι μικρό σε μέγεθος, ελαφρύ και εύκολο στη μεταφορά. Τα μέρη του οργάνου είναι (βλ. Σχήμα):

1) κοντό σκόπευτρο

2) κάλυμμα

3) καθρέφτης

4) μεντεσές

5) κουμπί βελόνας

6) δείκτης

7) αζιμούθιο

8) βελόνα

9) θήκη

10) μακρύ σκόπευτρο

11) ενδείξεις

12) επιμήκης φυσαλίδα οριζοντίωσης

13) κυκλική φυσαλίδα οριζοντίωσης

Οδηγίες χρήσης:

1. Μέτρηση διεύθυνσης επιπέδου (παράταξης), διεύθυνσης κλίσης και γωνίας κλίσης

1) Μέτρηση διεύθυνσης επιπέδου (παράταξης)

Αρχικά ανοίξτε το κάλυμμα του οργάνου και τοποθετήστε το στην ίδια ευθεία με το σώμα του οργάνου. Στη συνέχεια, γυρίστε το κουμπί για να απελευθερώσετε τη βελόνα και να ρυθμίσετε τη μαγνητική απόκλιση της περιοχής σας. Στη συνέχεια, τοποθετήστε τις μακριές πλευρές του σώματος του οργάνου κοντά στην επιφάνεια του βράχου και διατηρήστε το επίπεδο της κυκλικής φυσαλίδας οριζοντίωσης στο κέντρο. Σε αυτήν την περίπτωση, η ένδειξη μπορεί να ληφθεί διαβάζοντας τις μοίρες που δείχνει ο Βόρειος Πόλος της βελόνας και αυτή είναι η διεύθυνση επιπέδου που θέλετε.

2) Μέτρηση διεύθυνσης κλίσης

Αυτό γίνεται τοποθετώντας το πίσω μέρος του καλύμματος κοντά στην επιφάνεια του βράχου και διατηρώντας την κυκλική φυσαλίδα οριζοντίωσης στο κέντρο. Η ένδειξη μπορεί να ληφθεί όπως στην παράγραφο 1 παραπάνω.

3) Μέτρηση της γωνίας κλίσης

Αρχικά ανοίξτε το κάλυμμα όπως στην παράγραφο 1 παραπάνω και, στη συνέχεια, πατήστε και γυρίστε το κουμπί για να στερεώσετε τη βελόνα. Τοποθετήστε τις μακριές πλευρές του σώματος του οργάνου κοντά στην επιφάνεια του σχηματισμού βράχου και κάντε τις πλευρές να σχηματίζουν γωνία 90 μοιρών με τη διεύθυνση επιπέδου. Σε αυτήν την περίπτωση, μπορείτε να μάθετε τη γωνία κλίσης διαβάζοντας τις μοίρες που δείχνει ο δείκτης στις ενδείξεις αζιμουθίου, αφού κρατήσετε τη επιμήκη φυσαλίδα οριζοντίωσης στο κέντρο. Πρακτικά, μόνο μία μέτρηση απαιτείται, είτε η διεύθυνση επιπέδου, είτε η γωνία κλίσης, επειδή σχηματίζουν ορθή γωνία.

2. Τοπογραφική έρευνα

1) Αζιμουθιακός προσανατολισμός – η διεύθυνση και η θέση του σημείου όπου βρίσκεται ο στόχος.

α) Εάν ο στόχος βρίσκεται πάνω από το επίπεδο των ματιών

Κρατήστε το όργανο με το δεξί χέρι και στρέψτε την πλάτη του καλύμματος προς τον παρατηρητή. Να έχετε τον βραχίονά σας κοντά στο σώμα σας για να αποφύγετε το ακούσιο κούνημα. Στη συνέχεια, αφήστε τη βελόνα και ρυθμίστε το μακρύ σκόπευτρο και τον καθρέφτη με το αριστερό χέρι και γυρίστε το σώμα σας ώστε ο στόχος και η άκρη του μακριού σκόπευτρου να φαίνονται στο κέντρο του καθρέφτη. Σε αυτήν την περίπτωση, οι μοίρες μπορούν να ληφθούν από την ένδειξη που δείχνει ο Βόρειος Πόλος της βελόνας, αφού διατηρήσετε το επίπεδο της κυκλικής φυσαλίδας οριζοντίωσης στο κέντρο και αυτή είναι η διεύθυνση που θέλετε. Μετρήστε ξανά τον στόχο σε άλλο σημείο με τον ίδιο τρόπο. Οι δύο γραμμές διεύθυνσης τέμνονται στον στόχο, και έτσι μπορείτε να μάθετε τη θέση του στόχου.

β) Εάν ο στόχος είναι κάτω από το επίπεδο των ματιών

Κρατήστε το όργανο με το δεξί χέρι, στρέψτε τον καθρέφτη προς τον παρατηρητή και κρατήστε το χέρι σας κοντά στο σώμα σας για να αποφύγετε το ακούσιο κούνημα. Στη συνέχεια ελευθερώστε τη βελόνα, ρυθμίστε το μακρύ σκόπευτρο και το κάλυμμα με το αριστερό χέρι και γυρίστε το σώμα σας για να κάνετε τον στόχο και την άκρη του μακριού σκόπευτρου να φαίνεται στο κέντρο της ελλειπτικής οπής του καθρέφτη. Έτσι, μπορείτε να μάθετε εύκολα τη διεύθυνση όπως αναφέρεται στην παραπάνω παράγραφο. Μπορείτε επίσης να μάθετε τη θέση του στόχου μετρώντας ξανά τη διεύθυνση από άλλο σημείο με τον ίδιο τρόπο.

2) Μέτρηση της γωνίας κλίσης μεταξύ της γραμμής του επιπέδου και της γραμμής από τον στόχο προς τον παρατηρητή.

Πρώτα στερεώστε τη βελόνα, κρατήστε το όργανο με το δεξί χέρι και κάντε το μακρύ σκόπευτρο να δείχνει προς το σώμα σας. Στη συνέχεια, κάντε το επίπεδο του οργάνου να είναι κάθετο στη φυσαλίδα οριζοντίωσης και  η μακριά φυσαλίδα να είναι χαμηλότερα. Στη συνέχεια, ρυθμίστε το κάλυμμα και το μακρύ σκόπευτρο έτσι, ώστε ο στόχος, η τρύπα στην άκρη του σκόπευτρου και η ελλειπτική τρύπα να βρίσκονται στην ίδια γραμμή. Ρυθμίστε με το μεσαίο δάχτυλο του δεξιού χεριού ώστε να διατηρείτε τη μακριά φυσαλίδα οριζοντίωσης στο κέντρο, κάτι που φαίνεται επίσης και στον καθρέφτη. Έτσι, η γωνία κλίσης μπορεί να μετρηθεί διαβάζοντας τις μοίρες όπου βρίσκεται ο δείκτης στον αζιμουθιακό δίσκο.

3) Καθορισμός της γραμμής οριζοντίου επιπέδου

Στερεώστε πρώτα τη βελόνα και γυρίστε το κάλυμμα ώστε να είναι κάθετο προς το σώμα του οργάνου. Στη συνέχεια, κάντε το μακρύ σκόπευτρο να βρίσκεται στο ίδιο επίπεδο με το σώμα του οργάνου, αλλά η άκρη του μακριού σκοπεύτρου πρέπει να είναι παράλληλη με τον καθρέφτη. Κατόπιν διατηρήστε την κυκλική φυσαλίδα οριζοντίωσης στο κέντρο. Έτσι, η γραμμή του οριζοντίου επιπέδου είναι η γραμμή από την κυκλική οπή στην άκρη του σκοπεύτρου προς την ελλειπτική οπή στον καθρέφτη.

3. Εκτός από τα παραπάνω, το όργανο μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση της ορθής γωνίας αντικειμένου.

Σημείωση:

1. Η βελόνα, ο δείκτης και το έδρανο της βελόνας είναι τα κύρια μέρη του οργάνου. Πρέπει να διατηρούνται με προσοχή και καθαρά για την ακρίβεια της βελόνας. Όταν το όργανο δεν λειτουργεί, η βελόνα πρέπει να ακινητοποιείται.
2. Όλοι οι μεντεσέδες δεν πρέπει να αποσυναρμολογούνται βιαστικά για να αποφευχθεί η φθορά των βιδών.
3. Το όργανο πρέπει να προστατεύεται από τη ζέστη και να φυλάσσεται σε ένα δροσερό μέρος.
4. Ρίξτε συχνά λάδι στα έδρανα των μεντεσέδων.
5. Κρατήστε το όργανο σε μέρος καλά αεριζόμενο και ξηρό εάν δεν το χρησιμοποιείτε για μεγάλο χρονικό διάστημα.
